Elevador para Desniveles - Genesis OPAL

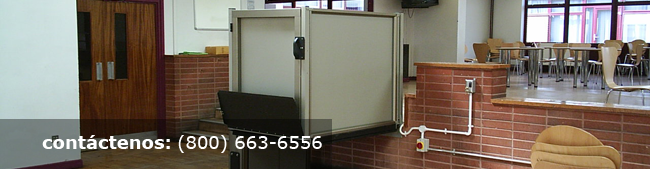

El elevador vertical Genesis OPAL transporta a pasajeros fácilmente de arriba a abajo en desniveles pequeños, para aplicaciones como escenarios o estrados. Las paredes de la plataforma, la puerta y una rampa automática plegable viajan con la plataforma creando una barrera de seguridad alrededor del pasajero.

El modelo OPAL tiene una capacidad de carga de 340kg (750lbs) y puede proveer acceso a una altura de hasta 1600mm (63"). Ideal para aplicaciones exteriores e interiores cuando y al mismo tiempo es una solución de acceso económicamente eficaz.


Highlights:

  • Bajo Costo
  • Instalación Rapida
  • Con Sensor de Obstrucción Bajo la Plataforma
  • Ideal para Acceso a un Estrado
  • Manijas en forma 'D' de facíl agarre

Se puede encontrar más información en las Downloads

Downloads

Galería Genesis Opal


  • El Ascensor vertical para sillas de ruedas Modelo Genesis OPAL está equipado con muchas características estándar. Algunas de estas características se enumeran a continuación. Para una lista más completa de características, póngase en contacto con su representante local de Garaventa Lift o consulte la Guía de Diseño y Planificación del Genesis OPAL .
  • Puertas: La puerta inferior del Genesis OPAL está montada en la cubierta de la plataforma y se desplaza de un piso a otro. La puerta superior está sujeta al rellano superior creando una barrera de seguridad cuando la plataforma no está en el rellano superior.

  • Intercierres de Puertas: El OPAL está equipado con un sustema de interbloqueo mecánico que es electricamente monitoreado. Cuando la plataforma no está en el rellano, el interbloqueo mecánico no permitirá que la puerta se pueda abrir.

  • Sistema de Accionamiento: 2 opciones de Sistemas de Tracción a escoger:
    • Tornillo Sin Fin con un Motor de 2 HP
    • Sistema Hidráulico con un Motor de 3 HP - con sistema de alimentación continua con baterías auxiliares.

  • Alturas de Elevación: 2 diferentes alturas de elevación con un máximo de 1600mm (63").

  • Dispositivos de Llamada: La estación de llamada estándar es sin llaves y funciona con interruptores oscilantes a presión continua.

  • Cierre Electromecánico: Este cierre aseguran que la puerta este cerrada antes de comenzar su recorrido.

  • Controles de la Plataforma: Consta de un interruptor de palanca direccional con una parada / alarma del interruptor de emergencia y es sin llaves.

  • Plancha de Seguridad Bajo la plataforma: Cinco interruptores de seguridad a prueba de agua de grado comercial detendrán la plataforma en caso de que se encuentre con un obstáculo.

  • Acabados: El acabado estándar del modelo OPAL son paneles de aluminio extruido y anodizado con una textura fina color Gris Satinado.

  • Descenso de Emergencia Manual: (Modelo Hidráulico Únicamente) El dispositivo de descenso de emergencia manual se compone de una perilla de tracción montada en una caja en el lado del mástil. Cuando este dispositivo se utiliza, la plataforma se baja al desembarque deseado.

  • Descenso Manual de Emergencia Volante Manual: (Tornillo Sin Fin Únicamente) Una rueda de mano está unida a la elevación y se utiliza para reducir manualmente el ascensor para el aterrizaje en el caso de un corte de energía.


  • Una variedad de características opcionales permiten una amplia personalización de los Genesis OPAL. Destacados modelos de algunas de las características y descripciones opcionales se enumeran a continuación. Para una lista más amplia de opciones, póngase en contacto con su representante local de Garaventa Lift o consulte la Guía de planificación y diseño Modelo Genesis OPAL.
  • Función por Batería de Tiempo Completo - Modelo Hidráulico Únicamente: Para aplicaciones de poco uso, la batería de tiempo completo está disponible. El accionamiento es impulsado por baterías de 24VDC que se alimentan de la red eléctrica del edificio integrado a un cargador automático. Alimentación continua es requerida si el elevador está equipado con el sistema de ventilador y ventilación.

  • Descenso de Emergencia por Batería: El modelo de tornillo de avance se puede suministrar con sistema de bajada de emergencia opcional que se activa automáticamente en caso de fallo de alimentación.

  • Acabados Opcionales: Los acabados para el Modelo Genesis OPAL incluyen los paneles de acero y extrusiones de aluminio para ser pintados con una gran selección de colores RAL.

  • Colores Personalizados y Acabados Exóticos: Garaventa Lift puede ofrecer juegos de color por encargo, imagen gráfica y acabados exóticos Los paneles también se pueden suministrar con acabados de madera, formica, metales arquitectónicos o cualquier material que no exceda de 1/2" de espesor.

  • Dispositivo de Abertura Automática de Puertas: El alimentador del operador de la puerta Garaventa Lift (PDO) abre automáticamente la puerta cuando la plataforma llega al destino. Cuando el ascensor se encuentra en el desembarque, el pasajero puede pulsar el interruptor de la estación llamada, tirar suavemente de la puerta o activar el abrepuerta. Se recomiendan los operadores eléctricos en las puertas cuando el ascensor tiene una rampa. Algunas aplicaciones pueden limitar el uso de este operador. Consulte a su representante autorizado Garaventa Lift por el operador de puerta que es apropiado para su aplicación.

  • Botoneras Externas equipadas para funcionar con llave: Las Botoneras Externas que funcionan con llave pueden ser proporcionados como una opción y puede ser requerido en algunas jurisdicciones.

  • Mandos de la Plataforma equipadas para funcionar con llave: Los Mandos de la Plataforma que funcionan con llave pueden ser proporcionados como una opción y puede ser requerido en algunas jurisdicciones.

  • Teléfono con Automarcado: El ascensor se puede equipar con un teléfono manos libres auto marcador. Este teléfono cumple con ADA y se activa con sólo pulsar un botón y automáticamente marcará números pre-programados para pedir ayuda. Proporciona retroalimentación audible y visible para el pasajero informando que la ayuda está en camino. El teléfono está integrado con los controles de la plataforma y se monta a nivel. Esta opción requiere que el propietario del edificio proporcione y mantenga una línea de teléfono activa hacia la ubicación del mástil.

  • Rampa Plegable: La rampa está unida a la plataforma de montaje y se desplaza con la plataforma. Cuando la plataforma comienza a desplazarse hacia arriba, la rampa se pliega automáticamente, despejando el rellano inferior.

  • Rampa de Entrada Fija: Cuando el OPAL se instala como una unidad de montaje en el piso, el ascensor se puede suministrar con una rampa de aterrizaje que proporcionará una transición sin problemas a la plataforma, se recomienda que el alimentador de operador de la puerta se instale para este tipo de instalación.

  • Asiento Plegable: El elevador puede ser equipado con un asiento plegable que es ideal para pasajeros que no usan silla de ruedas.

  • Accionamiento Auxiliar por Baterías: (Modelo Hidráulico Estándar Únicamente) Esto permite que el pasajero en el interior del ascensor se desplace arriba o abajo hacia el desembarque deseado en el caso de un corte de electricidad.

  • Indicador Digital de Piso con Señal Acústica (Gong) a la llegada: La opción gong de llegada proporcionará una alerta audible cuando la plataforma llegue a un desembarque. El display digital de piso mostrará la dirección de desplazamiento cuando el ascensor está en funcionamiento. También mostrará el piso designado cuando el ascensor se detenga en un desembarque.


Sistemas de Tornillo Sin Fin e Hidráulico del Modelo Opal

Leadscrew

Sistema de Tornillo Sin Fin


  • Impulsado por un motor de 2HP monofásico conectado a un tornillo ACME 1"
  • Alimentado por La Red Eléctrica del edificio convertida a 24 VCD (estándar)
  • La Plataforma se desplaza entre desembarques a 3 metros (10 pies) por minuto
  • Dos alturas de elevación de hasta un máximo de 1600 mm (63 ") - montado en el piso
  • Volante para Descenso Manual de Emergencia (estándard)
  • Descenso de Emergencia por Batería (opcional)
  • Desconexión Eléctrica (opcional)
  • Requerimientos de Alimentación Eléctrica:

  • Norte América - 120 VAC Circuito Monofásico Dedicado de 20 amp.
  • Internacional - 208-240 VAC Circuito Monofásico de 16 amp.

Hydraulic Drive System

Sistema Hidráulico


  • Impulsado por un motor hidraúlico de 3HP Monofásico de 22 KW
  • Accionado por red eléctrica con sistema de alimentación (estándar)
  • La plataforma se desplaza entre desembarques a 52 metros (17 ft) por minuto
  • Dos alturas de elevación de hasta un máximo de 1600mm (63") - montado en el piso
  • Descenso de Emergencia Manual (estándard)
  • Funcionamiento de batería a tiempo completo (opcional)
  • Desconexión eléctrica (opcional)
  • Requerimientos de Alimentación Eléctrica:

  • Norte América - 120 VAC Circuito Monofásico dedicado de 15 amp.
  • Internacional - 208-240 VAC Circuito Monofásico dedicado de 16 amp.


Contattaci

¿Estás buscando una solución adaptada a tus necesidades?

Dejanos ayudar

Contacto

Progettisti

¿Eres un profesional?

Acceda al espacio de sus profesionales dedicados

Profesionales


Especificaciones

Carga nominal Carga nominal de 340 kg (750 lb)
Tamaño de plataforma Estándar: 914mm x 1242mm (36” x 48 7/8”).
Opcional: Plataforma mediana: 914mm x 1394mm (36” x 54 7/8”)
Plataforma grande: 1100mm x 1546mm (43 1/4” x 60 7/8”)
Configuración Estándar: Entrada/salida opuestas
Opcional: Entrada/salida de 90º
Garantía Estándar: 2 años
Opcional: Cinco años adicionales(*Comuníquese con Garaventa)
Accesorios Estándar: Funcionamiento sin llave. Barandilla/asidero en la pared lateral de la plataforma. Interruptor de alarma/parada de emergencia iluminado y sonoro
Opcional: Teléfono con marcado automático. Descenso con batería de emergencia (sólo en el accionado con tornillo sin fin). Indicadores de dirección táctiles e iluminados. Operador de puertas. Controles de plataforma y estación con llave. Rampa de carga fija o rampa plegable automática instalada en la plataforma en instalaciones sinfoso o pit. Desconexión eléctrica
Sistema de accionamiento Estándar: Tornillo sin fin: Motor de 2 HP con una velocidad de desplazamiento de 3 metros (10 ft) por minuto. Hidráulico: Motor de 3 HP alimentado por la red eléctrica con un sistema de energía auxiliar. La plataforma se desplaza a 5,2 metros (17 ft) por minuto.
Opcional: Hidráulico (funcionamiento con baterías):Motor hidráulico de 3 HP y 24V CC eleva la plataformaa 5,2 metros (17 ft) por minuto.
