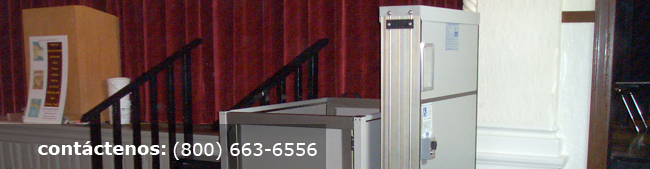

Elevador Portátil - Genesis STAAGE

El ascensor Genesis STAAGE es una solución de acceso seguro, simple y rentable para las barreras verticales de baja altura, como escenarios y podios. Este ascensor es fácil de usar y puede ser transportado fuera de la vista cuando la accesibilidad de las sillas de ruedas no sea necesaria. El STAAGE tiene toda la funcionalidad y seguridad que usted espera de Garaventa Lift.

Los requisitos reglamentarios para ascensores verticales portátiles en instalaciones públicas varían de una jurisdicción a otra. Para obtener información sobre el uso del STAAGE en su país, póngase en contacto con su representante local de Garaventa Lift.


Ventajas Principales:

  • Portátil
  • Enchufe de 120V
  • Limite de Recorrido hacia Arriba Ajustable
  • Sensor de Obstrucción Bajo la Plataforma

Se puede encontrar más información en las Downloads

Downloads

Genesis Staage Photo Gallery


  • El ascensor Genesis STAAGE viene completamente montado y listo para usar. Es la solución perfecta de accesibilidad para las etapas de hasta 1143mm (45") de altura. El sistema portátil de tres ruedas es fácil de usar y no necesita ser quitado para utilizar el ascensor. El límite superior ajustable de desembarque se puede configurar en cuestión de segundos. La estación de llamada del rellano inferior está equipada con un interruptor de llave de bloqueo para prevenir el uso no autorizado de la elevación. El STAAGE está equipado con muchas características de seguridad estándar y está construido con los mismos estándares de calidad de todos los elevadores Garaventa Lift de clase mundial para accesibilidad pública.
  • Dispositivos de Llamada: Las Botoneras externas están localizadas en cada desembarque (opcional para desembarque superior) y consiste de interruptor de llamada direccional y un interruptor de bloqueo por llave en el desembarque inferior. Los interruptores basculantes fáciles de usar son usados para llamar o enviar a la plataforma al desembarque deseado, el interruptor de bloqueo por llama limita el uso a personas autorizadas únicamente.

  • Interruptor de Control Direccional de la Plataforma: El Interruptor de Control Direccional de la Plataforma esta montado en la pared lateral de la plataforma, la plataforma se mueve en la dirección correspondiente presionando el extremo superior o inferior del interruptor de control direccional. La plataforma se detiene automáticamente cuando el interruptor deja de ser presionado.

  • Botón de Parada/Alarma de Emergencia: El Botón de Parada/Alarma de Emergencia esta localizado en la pared lateral de la plataforma y puede ser presionado en cualquier momento para detener la plataforma. Una alarma suena cuando el botón es presionado.

  • Rampa de Acceso Automática: Cuando la plataforma no se encuentra en desembarque inferior, la rampa esta en posición levantada. Al mismo tiempo que la plataforma desciende al desembarque inferior, la rampa se abre automáticamente.

  • Plancha de Seguridad Bajo la plataforma: Cinco interruptores de detección de alta resistencia se encuentran en la parte inferior de la plataforma. Estos interruptores detendrán automáticamente la plataforma en caso de que se encuentre con un obstáculo durante el recorrido hacia abajo. Cuando se obstruye la plancha de seguridad, el desplazamiento en la dirección hacia arriba no se desactiva permitiendo que la plataforma se mueva lejos de la obstrucción.

  • Puertas Superiores e Inferiores de la Plataforma: Los intercierres electro-mecánicos previenen a la plataforma de abrirse solamente si la puerta esta completamente cerrada. La puerta se cierra automáticamente cuando la plataforma deja el desembarque, la puerta del desembarque inferior es una característica opcional y no es proporcionada como estándar.

  • Barra de Agarre: La Barra de Agarre está localizada en el panel lateral de la plataforma.

  • Acabados: Los paneles de acero y el marco tienen un acabado con pintura electrostáticamente aplicada al horno de color gris satinado de textura fina. Los paneles, puertas y el mástil se enmarcan con extrusiones de aluminio anodizado champagne. Acabado opcionales están disponibles.

  • Descenso Manual de Emergencia: Una rueda de mano proporcionada con el ascensor se utiliza para mover manualmente la plataforma hacia el desembarque deseado en caso de un corte de energía.

Acabados Personalizados

El STAAGE se puede acabar con una amplia variedad de colores RAL. Estas pinturas se pueden aplicar a la estructura y los componentes del STAAGE.

  • Puerta del Desembarque Inferior de la Plataforma: Una puerta en el desembarque inferior (ver foto a la izquierda) está disponible como una opción.

  • Botonera del Desembarque Superior: La botonera del desembarque superior es ajustable para adaptar la altura de elevación a la aplicación correspondiente.


STAAGE 44 Portable Drive System

Leadscrew drive system

Impulsado por un motor fijo de 1 fase a un 1" tornillo ACME, la plataforma Genesis STAAGE viaja entre desembarques a 2.7 metros (9 ft.) por minuto.

El accionamiento STAAGE 44 está instalado sobre un sistema portátil de 3 ruedas.


Red Eléctrica

  • El requerimiento de red eléctrica es de 120 VAC.
  • El STAAGE 44 concebido estándar con un enchufe de pared estándar y un cable de alimentación de 3.04mts.


Contattaci

¿Estás buscando una solución adaptada a tus necesidades?

Dejanos ayudar

Contacto

Progettisti

¿Eres un profesional?

Acceda al espacio de sus profesionales dedicados

Profesionales


Especificaciones

Carga nominal: 340 kg (750 lb)
Velocidad: 3 metros(10 ft) por minuto
Sistema de accionamiento: Un motor de 2 HP impulsa un tornillo ACME de 1”
Rango de recorrido: Hasta 44”
Área libre de la plataforma: Estándar: 36” x 523/4” con compuerta en la plataforma de la parada inferior.
36” x 54 1/2” sin compuerta en la plataforma de la parada inferior.
Dispositivos de seguridad: Sistema de accionamiento con auto-bloqueo.
Interruptor de parada de emergencia.
Alarma sonora de emergencia.
Sensor bajo la plataforma.
Enclavamientos de puertas.
Interruptor de bloqueo con llave.
Tuerca de apoyo
Descenso manual de emergencia
Superficie: 68 7/8” x 573/4” incluidas las ruedas
Controles: Controles de dirección arriba/abajo de presión constante
Requisitos de suministro eléctrico: Sum inistro de120 VCA
